◆入力電圧範囲Eac/dc |
85～265V / 120～370V |
| ◆入力周波数 |
47～63Hz |
| ◆使用温度範囲 |
-10～+70℃(条件によりディレーティングが必要) |
| ◆耐圧Eac |
入力:出力間 3.0Kv.1min[カットアウト電流10mA] |
|
入力:グランド間 2.0Kv.1min[カットアウト電流10mA] |
|
出力:グランド間 500v.1min[カットアウト電流20mA] |
| ◆付属機能 |
過電圧機能, 過電流保護, 直列運転(100,150W) |
|
リモートON/OFFコントロール(RC) [オプション] |
|
|
| ◆高調波電流規制 |
EN61000-3-2準拠 |
| ◆安全規格 |
UL1950-1,CSA950-1,EN60950-1,EN50178(OV II)認定 |
|
電気用品安全法 100VAC時に準拠 |
| ◆雑音端子電圧 |
FCC-B,VCCI-B,EN55011-B,EN55022-B 各準拠 |
| ◆雑音電界強度 |
FCC-B,VCCI-B,EN55011-B,EN55022-B 各準拠 |
| ◆イミュニティ |
EN61000-4-2,3,4,5,6,8,11 各準拠 |
|
|
| ◆環境対応 |
RoHS指令対応 |
| ◆詳しい資料 |
カタログ |
|
|
|
| 製品仕様 |
出力電力
(W) |
型名
|
入力電圧
ac/dc(V) |
出力電圧
(V) |
出力電流
(A) |
追加機能 |
寸法(HxWxD)
(mm) |
質量
(g) |
注文数量
(min) |
価格
(円) |
| 50 |
ZWS50BAF-3 |
85～265/
120～370 |
3.3 |
10.0 |
- |
50 x 26 x 132 |
165 |
1 |
|
| ZWS50BAF-5 |
5 |
10.0 |
1 |
|
| ZWS50BAF-12 |
12 |
4.3 |
1 |
|
| ZWS50BAF-15 |
15 |
3.5 |
1 |
|
| ZWS50BAF-24 |
24 |
2.1 |
1 |
|
| ZWS50BAF-48 |
48 |
1.1 |
1 |
|
| 75 |
ZWS50BAF-3 |
85～265/
120～370 |
3.3 |
15.0 |
- |
50 x 33 x 150 |
230 |
1 |
|
| ZWS75BAF-5 |
5 |
15.0 |
1 |
|
| ZWS75BAF-12 |
12 |
6.3 |
1 |
|
| ZWS75BAF-15 |
15 |
5.0 |
1 |
|
| ZWS75BAF-24 |
24 |
3.2 |
1 |
|
| ZWS75BAF-48 |
48 |
1.6 |
1 |
|
| 100 |
ZWS100BAF-3 |
85～265/
120～370 |
3.3 |
20.0 |
RC
直列 |
62 x 33 x 155 |
290 |
1 |
|
| ZWS100BAF-5 |
5 |
20.0 |
1 |
|
| ZWS100BAF-12 |
12 |
8.5 |
1 |
|
| ZWS100BAF-15 |
15 |
6.7 |
1 |
|
| ZWS100BAF-24 |
24 |
4.3 |
1 |
|
| ZWS100BAF-48 |
48 |
2.1 |
1 |
|
| 150 |
ZWS150BAF-3 |
85～265/
120～370 |
3.3 |
30.0 |
RC
直列 |
75 x 37 x 160 |
390 |
1 |
|
| ZWS150BAF-5 |
5 |
30.0 |
1 |
|
| ZWS150BAF-12 |
12 |
12.5 |
1 |
|
| ZWS150BAF-15 |
15 |
10.0 |
1 |
|
| ZWS150BAF-24 |
24 |
6.3 |
1 |
|
| ZWS150BAF-48 |
48 |
3.2 |
1 |
|

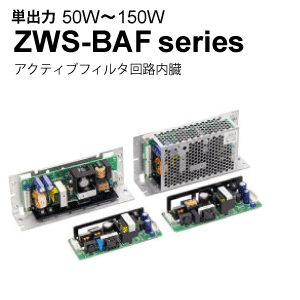

| 米 外観仕様は基板タイプ、L板金タイプ、カバー付タイプの３仕様があります。詳細はカタログを参照ください。 |
|
|
|
