◆入力電圧範囲Eac/dc |
85～265V / 120～370V |
| ◆入力周波数 |
47～63Hz |
| ◆使用温度範囲 |
-10～+60℃(条件によりディレーティングが必要) |
| ◆耐圧Eac |
入力:出力間 3.0Kv.1min[カットアウト電流20mA] |
|
入力:グラン間 2.0Kv.1min[カットアウト電流20mA] |
|
出力:グラン間 500v.1min[カットアウト電流100mA] |
| ◆付属機能 |
過電圧機能, 過電流保護, リモートON/OFFコントロール |
|
パルス負荷対応 |
| ◆高調波電流規制 |
EN61000-3-2準拠 |
| ◆安全規格 |
UL1950,CSA950(C-UL),EN60950(T V),EN50178(TV)認定 |
|
CEマーキング適合,電気用品安全法準拠 |
| ◆雑音端子電圧 |
FCC-B,VCCI-B,EN55011-B,EN55022-B準拠 |
| ◆雑音電界強度 |
FCC-B,VCCI-B,EN55011-B,EN55022-B準拠 |
| ◆イミュニティ |
EN61000-4-2,3,4,5,6,8,11準拠 |
| ◆環境対応 |
RoHS指令対応 |
| ◆詳しい資料 |
カタログ |
|
|
|
|
|
| 製品仕様 |
出力電力
(W) |
型名
|
入力電圧
ac/dc(V) |
CH |
出力電圧
(V) |
出力電流
(A) |
Peak電流
(A) |
寸法(HxWxL)
(mm) |
質量
(kg) |
注文数量
(min) |
単価
(円) |
| 80 |
ZWQ80-5223 |
85～265/
120～370 |
V1 |
5 |
8.0 |
10.0 |
93.5 x 35 x 210 |
055 |
1 |
|
| V2 |
12(15) |
2.0 |
2.5 |
| V3 |
-12(-15) |
2.0 |
2.5 |
| V4 |
+3.3 |
7.0 |
9.0 |
| ZWQ80-5225 |
85～265/
120～370 |
V1 |
5 |
8.0 |
10.0 |
1 |
|
| V2 |
12(15) |
2.0 |
2.5 |
| V3 |
-12(-15) |
2.0 |
2.5 |
| V4 |
5 |
7.0 |
9.0 |
| ZWQ80-5222 |
85～265/
120～370 |
V1 |
5 |
8.0 |
10.0 |
1 |
|
| V2 |
12(15) |
2.0 |
2.5 |
| V3 |
-12(-15) |
2.0 |
2.5 |
| V4 |
12 |
3.0 |
4.0 |
| ZWQ80-5224 |
85～265/
120～370 |
V1 |
5 |
8.0 |
10.0 |
1 |
|
| V2 |
12(15) |
2.0 |
2.5 |
| V3 |
-12(-15) |
2.0 |
2.5 |
| V4 |
24 |
1.5 |
2.0 |
| 130 |
ZWQ130-5223 |
85～265/
120～370 |
V1 |
5 |
15.0 |
19.0 |
106 x 35 x 225 |
0.73 |
1 |
|
| V2 |
12(15) |
4.0 |
5.0 |
| V3 |
-12(-15) |
4.0 |
5.0 |
| V4 |
+3.3 |
10.0 |
12.0 |
| ZWQ130-5225 |
85～265/
120～370 |
V1 |
5 |
15.0 |
19.0 |
1 |
|
| V2 |
12(15) |
4.0 |
5.0 |
| V3 |
-12(-15) |
4.0 |
5.0 |
| V4 |
5 |
10.0 |
12.0 |
| ZWQ130-5222 |
85～265/
120～370 |
V1 |
5 |
15.0 |
19.0 |
1 |
|
| V2 |
12(15) |
4.0 |
5.0 |
| V3 |
-12(-15) |
4.0 |
5.0 |
| V4 |
12 |
4.0 |
5.0 |
| ZWQ130-5224 |
85～265/
120～370 |
V1 |
5 |
15.0 |
19.0 |
1 |
|
| V2 |
12(15) |
4.0 |
5.0 |
| V3 |
-12(-15) |
4.0 |
5.0 |
| V4 |
24 |
2.0 |
2.0 |
| 米 V2,V3は電圧セレクトジャンパーにより±12又は±15Vに設定可能です。 |

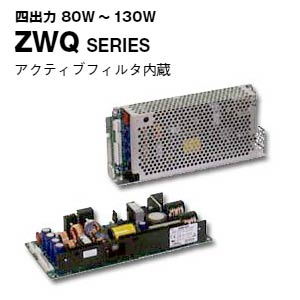

| 米 外観仕様は基板タイプ、L板金タイプ、カバー付タイプの３仕様があります。詳細はカタログを参照ください。 |
|
|
|
