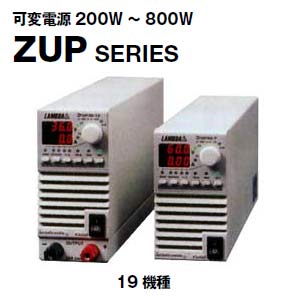

AC入力 電圧可変型 単出力スイッチング電源 ZUP シリーズ

◆入力電圧範囲Eac 85~265V
◆入力周波数 47~63Hz
◆使用温度範囲 0~+50℃
◆耐圧Eac 入力:出力間 3.0Kv.1min[カットアウト電流20mA]
入力:グラン間 2.0Kv.1min[カットアウト電流20mA]
出力:グランド間 500v.1min[カットアウト電流100mA]
◆高調波電流規制 EN61000-3-2準拠
◆付属機能 過電圧保護,出力正常信号,通信機能
リモートセンシング,出力ON/OFFコントロール
アナログプログラミング運転,定電流モード運転
◆安全規格 UL3111-1,EN61010-1認定
◆EMC EN61326-1,IEC61326-1,FCC Part 15(Class A)
CEマーキング(低電圧指令,EMC指令適合)
◆雑音端子電圧 FCC-B,VCCI-B,EN55022-B準拠
◆雑音電界強度 FCC-A,VCCI-A,EN55022-A準拠
◆環境対応 RoHS指令対応
◆詳しい資料 カタログ
製品仕様
出力電力
 (W)
型名

入力電圧
 ac(V)
定格出力
 電圧(V)
可変範囲
 電圧(V)
出力電流
 (A)
Peak電流
 (A)
寸法(WxHxL)
 (mm)
質量
(kg)
注文数量
(min)
単価
(円)
198 ZUP6-33 85~265 6 0~6 33 - 70 x 124 x 350 2.9 1
396 ZUP6-66 6 0~6 66 - 70 x 124 x 350 3.2 1
792 ZUP6-132 6 0~6 132 - 140 x 124 x 350 5.8 1
200 ZUP10-20 10 0~10 20 - 70 x 124 x 350 2.9 1
400 ZUP10-40 10 0~10 40 - 70 x 124 x 350 3.2 1
800 ZUP10-80 10 0~10 80 - 140 x 124 x 350 5.8 1
200 ZUP20-10 20 0~20 10 - 70 x 124 x 350 2.9 1
400 ZUP20-20 20 0~20 20 70 x 124 x 350 3.2 1
800 ZUP20-40 20 0~20 40 - 140 x 124 x 350 5.8 1
216 ZUP36-6 36 0~36 6 - 70 x 124 x 350 2.9 1
432 ZUP36-12 36 0~36 12 - 70 x 124 x 350 3.2 1
864 ZUP36-24 36 0~36 24 - 140 x 124 x 350 5.8 1
210 ZUP60-3.5 60 0~60 35 - 70 x 124 x 350 2.9 1
420 ZUP60-7 60 0~60 7.0 - 70 x 124 x 350 3.2 1
840 ZUP60-14 60 0~60 14 - 140 x 124 x 350 5.8 1
200 ZUP80-2.5 80 0~80 2.5 - 70 x 124 x 350 2.9 1
400 ZUP80-5 80 0~80 5.0 - 70 x 124 x 350 3.2 1
216 ZUP120-1.8 120 0~120 1.8 - 70 x 124 x 350 2.9 1
432 ZUP120-3.6 120 0~120 3.6 - 70 x 124 x 350 3.2 1
