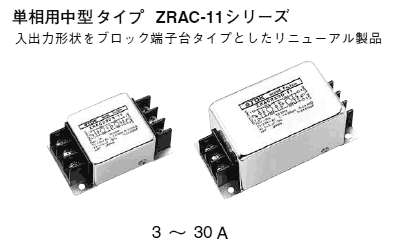

ZRAC-11シリーズ


カタログダウンロード
◆製品呼称
ZRAC - 22 ** - 11
(1) (2) (3) (4)
(1) シリーズ名称
(2) タイプ表示
(3) 定格電流
(4) シリーズ名称
◆共通仕様
定格電圧Eac(V) 250V
耐電圧Eac(V) 2.5kV  [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 1.0mAmax.[250V・60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283, CSA C22.2 No8
EN133200
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格
(円)
A B C D E F G fH I 質量
(g)		 外観  定格電流
 (A)		 直流抵抗
 (mΩ)max.		 減衰量
 周波数特性
ZRAC2203-11 46 49 30.5 77.5 37 63 M4 4.6 10.25 140 3 360 1
ZRAC2206-11 52 62 40.5 90.5 42 76 M4 4.6 10.25 270 6 160 1
ZRAC2210-11 52 62 40.5 90.5 42 76 M4 4.6 10.25 310 10 60 1
ZRAC2220-11 56.5 74 46.5 102.5 45 88 M4 4.6 10.25 440 20 20 1
ZRAC2230-11 56.5 90 51 119 45 105 M4 4.6 10.25 540 30 8 1
＊ 回路図・寸法図・特性図にカーソルを合わせると各項目を表示します。
