◆入力電圧範囲Eac/dc |
85～132V(50,70W) / 85～132/110～175V(100,150W) |
| ◆入力周波数 |
47～63Hz |
| ◆使用温度範囲 |
-10～+70℃ |
| ◆耐圧Eac |
入力:出力間 2.0Kv.1min[カットアウト電流10mA] |
|
入力:グランド間 2.0Kv.1min[カットアウト電流10mA] |
|
出力:グランド間 500v.1min[カットアウト電流20mA] |
| ◆付属機能 |
過電圧保護,過電流保護,直列運転 |
|
|
| ◆安全規格 |
UL60950-1,CSA950-1.EN60950-1 各認定. |
|
EN50178(OV II)認定,電気用品安全法 準拠 |
|
|
| ◆雑音端子電圧 |
EN55011/EN55022 -B、FCC-B、VCCI-B 各準拠 |
| ◆雑音電界強度 |
EN55011/EN55022 -B、FCC-B、VCCI-B 各準拠 |
| ◆イミュニティ |
IEC61000-4-2,3,4,5,6,8,11 各準拠 |
| ◆環境対応 |
RoHS指令対応 |
| ◆詳しい資料 |
カタログ |
|
|
|
|
|
| 製品仕様 |
出力電力
(W) |
型名
|
入力電圧
ac/dc(V) |
出力電圧
(V) |
出力電流
(A) |
寸法(WxHxD)
(mm) |
質量
(g) |
注文数量
(min) |
価格
(円) |
| 50 |
VS50E-3 |
85～132 |
3.3 |
10.0 |
50 x 23 x 132 |
150 |
1 |
|
| VS50E-5 |
5 |
10.0 |
1 |
|
| VS50E-12 |
12 |
4.3 |
1 |
|
| VS50E-15 |
15 |
3.5 |
1 |
|
| VS50E-24 |
24 |
2.5 |
1 |
|
| VS50E-48 |
48 |
1.3 |
1 |
|
| 75 |
VS75E-3 |
85～132 |
3.3 |
15.0 |
50 x 29 x 150 |
200 |
1 |
|
| VS75E-5 |
5 |
15.0 |
1 |
|
| VS75E-12 |
12 |
6.3 |
1 |
|
| VS75E-15 |
15 |
5.0 |
1 |
|
| VS75E-24 |
24 |
3.2 |
1 |
|
| VS75E-36 |
36 |
2.1 |
1 |
|
| VS75E-48 |
48 |
1.6 |
1 |
|
| 100 |
VS100E-3 |
85～132/
110～175 |
3.3 |
20.0 |
62 x 29 x 155 |
290 |
1 |
|
| VS100E-5 |
5 |
20.0 |
1 |
|
| VS100E-12 |
12 |
8.5 |
1 |
|
| VS100E-15 |
15 |
7.0 |
1 |
|
| VS100E-24 |
24 |
4.3 |
1 |
|
| VS100E-48 |
48 |
2.2 |
1 |
|
| 150 |
VS150E-3 |
85～132/
110～175 |
3.3 |
30.0 |
75 x 34 x 160 |
390 |
1 |
|
| VS150E-5 |
5 |
30.0 |
1 |
|
| VS150E-12 |
12 |
12.5 |
1 |
|
| VS150E-15 |
15 |
10.0 |
1 |
|
| VS150E-24 |
24 |
6.3 |
1 |
|
| VS150E-48 |
48 |
3.2 |
1 |
|
|

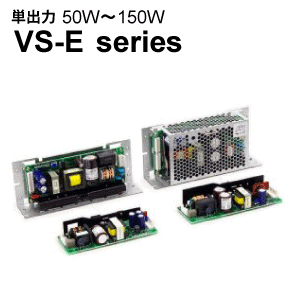

| ＊外観仕様は基板タイプ・カバー付きタイプ・L板金タイプがあります。 |
|
|
