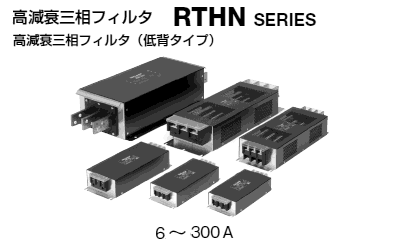

RTHNシリーズ


カタログダウンロード
◆製品呼称
RTHN - 5 ***
(1) (2) (3)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
◆共通仕様
定格電圧(AC/DC) 500V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 2.5mAmax.[250V/60Hz]
5mAmax.[500V/60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 50℃
取得安全規格 UL1283,EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格
(円)
A B C D E F G fH 外観  推奨締め付け
 トルク		 定格電流
 (AC/DC)		 直流抵抗
 (mΩ)max.		 減衰量
 周波数特性
RTHN-5006 210 95 50 195 78 M4 M4 4.5   1.27N・m 6A 290 1
RTHN-5010 210 95 50 195 78 M4 M4 4.5 1.27N・m 10A 120 1
RTHN-5020 240 105 55 225 85 M4 M4 4.5 1.27N・m 20A 50 1
RTHN-5030 240 105 55 225 85 M4 M4 4.5 1.27N・m 30A 26 1
RTHN-5040 300 128 68 280 102 M5 M5 5.5 2.5N・m 40A 20 1
RTHN-5050 300 128 68 280 102 M5 M5 5.5 2.5N・m 50A 14 1
RTHN-5060 300 128 68 280 102 M5 M5 5.5 2.5N・m 60A 10 1
RTHN-5080 430 161 85 410 135 M8 M8 6.5 7.64N・m 80A 10 1
RTHN-5100 430 161 85 410 135 M8 M8 6.5 7.64N・m 100A 8 1
RTHN-5150 473 190 88 453 164 M8 M8 6.5 7.64N・m 150A 6 1
RTHN-5200 593 195 103 573 169 M10 M10 6.5 11.8N・m 200A 4 1
RTHN-5250 593 195 103 573 169 M10 M10 6.5 11.8N・m 250A 3 1
RTHN-5300 593 195 103 573 169 M10 M10 6.5 11.8N・m 300A 2 1
＊ 回路図・ディレーティングカーブ・寸法図・特性図にカーソルを合わせると各項目を表示します。
