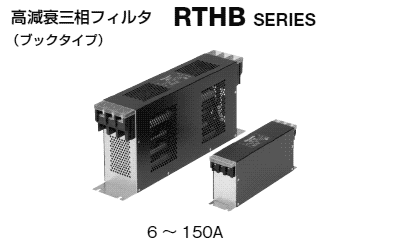

RTHBシリーズ


カタログダウンロード
◆製品呼称
RTHB - 5 ***
(1) (2) (3)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
◆共通仕様
定格電圧(AC/DC) 500V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 2.5mAmax.[250V/60Hz]
5mAmax.[500V/60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 50℃
取得安全規格 UL1283,EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格
(円)
A B C D E F G fH 外観  推奨締め付け
 トルク		 定格電流
 (AC/DC)		 直流抵抗
 (mΩ)max.		 減衰量
 周波数特性
RTHB-5006 210 64 100 200 40 M4 M4 4.5   1.27N・m 6A 290 1
RTHB-5010 210 64 100 200 40 M4 M4 4.5 1.27N・m 10A 120 1
RTHB-5020 240 64 115 230 40 M4 M4 4.5 1.27N・m 20A 50 1
RTHB-5030 240 64 115 230 40 M4 M4 4.5 1.27N・m 30A 26 1
RTHB-5040 300 80 140 285 46 M5 M4 5.5 2.5N・m 40A 20 1
RTHB-5050 300 80 140 285 46 M5 M4 5.5 2.5N・m 50A 14 1
RTHB-5060 300 80 140 285 46 M5 M4 5.5 2.5N・m 60A 10 1
RTHB-5080 472 100 205 452 63 M8 M6 6.5 7.64N・m 80A 10 1
RTHB-5100 472 100 205 452 63 M8 M6 6.5 7.64N・m 100A 8 1
RTHB-5150 534 100 234 514 63 M8 M6 6.5 7.64N・m 150A 6 1
＊ 回路図・ディレーティングカーブ・寸法図・特性図にカーソルを合わせると各項目を表示します。
本Webサイトは、TDK-Lambdaカタログを独自に制作しております。
ご採用頂く際には、TDK-Lambdaのwebサイトにてカタログを参照いただけますようお願い致します。
尚、手順は「お問い合わせ－お願い」にありますので、ご確認ください。
お手数をお掛け致しますが、宜しくお願い致します。
