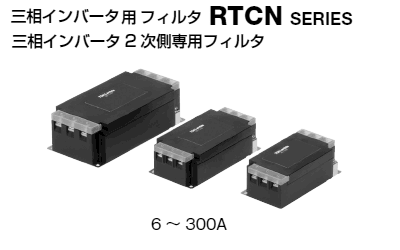

RTCNシリーズ


カタログダウンロード

◆製品呼称
RTCN - 5 ***
(1) (2) (3)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
◆共通仕様
定格電圧(AC/DC) 500V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 -
使用温度範囲 -25～+85℃
ディレーティング開始温度 50℃
取得安全規格 UL1283,EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格
(円)
A B C D E F G f H 外観 推奨締め付け
 トルク		 定格電流
 (AC/DC)		 直流抵抗
 (mΩ)max.
RTCN-5006 120 63 42 110 53 M4 M4 4.5 1.27N・m 6A 145 1
RTCN-5010 120 63 42 110 53 M4 M4 4.5 1.27N・m 10A 60 1
RTCN-5020 140 70 42 130 60 M4 M4 4.5 1.27N・m 20A 25 1
RTCN-5030 140 70 42 130 60 M4 M4 4.5 1.27N・m 30A 13 1
RTCN-5040 170 90 54 160 80 M5 M4 4.5 2.5N・m 40A 10 1
RTCN-5050 170 90 54 160 80 M5 M4 4.5 2.5N・m 50A 7 1
RTCN-5060 170 90 54 160 80 M5 M4 4.5 2.5N・m 60A 5 1
RTCN-5080 267 161 85 247 135 M8 M6 6.5 7.64N・m 80A 5 1
RTCN-5100 267 161 85 247 135 M8 M6 6.5 7.64N・m 100A 4 1
RTCN-5150 290 190 88 270 164 M8 M6 6.5 7.64N・m 150A 3 1
RTCN-5200 390 195 103 370 169 M10 M8 6.5 11.8N・m 200A 4 1
RTCN-5250 390 195 103 370 169 M10 M8 6.5 11.8N・m 250A 3 1
RTCN-5300 390 195 103 370 169 M10 M8 6.5 11.8N・m 300A 2 1
