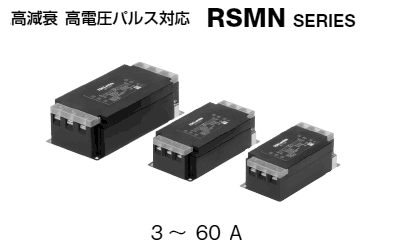

RSMNシリーズ


カタログダウンロード

◆製品呼称
RSMN - 2 *** □
(1) (2) (3) (4)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
(4) 無 : 標準タイプ
D : DINレール取り付け対応タイプ(～30A)
L : 低漏洩電流特性タイプ(～30A)
◆共通仕様
定格電圧(AC/DC) 250V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 1.0mAmax.[250V/60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283,CSA C22.2 No8申請中
EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格
(円)
A B C D E F f G 外観 推奨締め付け
 トルク		 定格電流
 (AC/DC)		 直流抵抗
 (mΩ)max.		 減衰量
 周波数特性
RSMN-2003□ 98 52 35 86 43 M4 4.5 1.27N・m 3A 350 1
RSMN-2006□ 98 52 35 86 43 M4 4.5 1.27N・m 6A 140 1
RSMN-2010□ 98 52 35 86 43 M4 4.5 1.27N・m 10A 60 1
RSMN-2016□ 127 52 35 115 43 M4 4.5 1.27N・m 16A 35 1
RSMN-2020□ 127 52 35 115 43 M4 4.5 1.27N・m 20A 22 1
RSMN-2030□ 127 52 35 115 43 M4 4.5 1.27N・m 30A 12 1
RSMN-2040□ 272 100 60 254 82 M5 5.5 2.5N・m 40A 10 1
RSMN-2050□ 272 100 60 254 82 M5 5.5 2.5N・m 50A 8 1
RSMN-2060□ 272 100 60 254 82 M5 5.5 2.5N・m 60A 6 1
＊ □内にはタイプ区分記号がはいります。
＊ 回路図・ディレーティングカーブ・寸法図・特性図にカーソルを合わせると各項目を表示します。
＊ 表示価格は標準タイプ品です。
