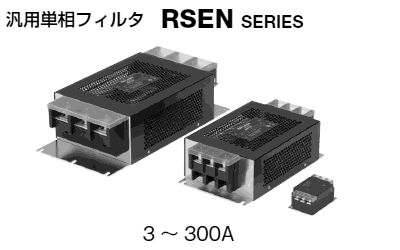

RSENシリーズ


カタログダウンロード

◆製品呼称
RSEN - 2 *** □
(1) (2) (3) (4)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
(4) 無 : 標準タイプ
D : DINレール取り付け対応タイプ(～30A)
L : 低漏洩電流特性タイプ(～30A)
◆共通仕様
定格電圧(AC/DC) 250V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 1.0mAmax.[250V/60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283,CSA C22.2 No8申請中
EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格
(円)
A B C D E F f G 外観 推奨締め付け
 トルク		 定格電流
 (AC/DC)		 直流抵抗
 (mΩ).		 減衰量
 周波数特性
RSEN-2003□ 87 52 35 75 43 M4 4.5 1.27N・m 3A 250 1
RSEN-2006□ 87 52 35 75 43 M4 4.5 1.27N・m 6A 110 1
RSEN-2010□ 87 52 35 75 43 M4 4.5 1.27N・m 10A 40 1
RSEN-2016□ 87 52 35 75 43 M4 4.5 1.27N・m 16A 20 1
RSEN-2020□ 87 52 35 75 43 M4 4.5 1.27N・m 20A 10 1
RSEN-2030□ 87 52 35 75 43 M4 4.5 1.27N・m 30A 6 1
RSEN-2040□ 170 90 54 160 80 M5 4.5 2.5N・m 40A 6 1
RSEN-2050□ 170 90 54 160 80 M5 4.5 2.5N・m 50A 4 1
RSEN-2060□ 170 90 54 160 80 M5 4.5 2.5N・m 60A 3 1
＊ □内にはタイプ区分記号がはいります。
＊ 回路図・ディレーティングカーブ・寸法図・特性図にカーソルを合わせると各項目を表示します。
＊ 表示価格は標準タイプ品です。
