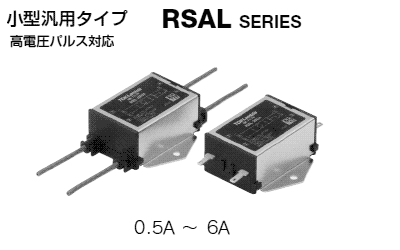

RSALシリーズ



カタログダウンロード

◆製品呼称
RSAL - 2 *** □ □
(1) (2) (3) (4) (5)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
(4) W : ワイヤタイプ, A : ラグ端子タイプ
(5) L : 低漏洩電流特性タイプ
◆共通仕様
定格電圧(AC/DC) 250V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 1.0mAmax.[250V/60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283,CSA C22.2 No8申請中
EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 単価
(円)
A B C D E F G1 G2 外観 定格電流
 (AC/DC)		 直流抵抗
 (mΩ)max.		 減衰量
 周波数特性
W(L) A(L) W(L) A(L)
RSAL-20R5□(L) 45 30 20 40 3.5 4.5 300 - - 9 W(L)


 A(L)
 0.5A 700 10
RSAL-2001□(L) 45 30 20 40 3.5 4.5 300 - - 9 1A 600 10
RSAL-2002□(L) 45 30 20 40 3.5 4.5 300 - - 9 2A 250 10
RSAL-2003□(L) 45 30 20 40 3.5 4.5 300 - - 9 3A 150 10
RSAL-2006□(L) 45 30 20 40 3.5 4.5 300 - - 9 6A 80 10
＊ 表示価格はWタイプの価格です。
＊ □内には(W : ワイヤタイプ, A : ラグ端子タイプ)の記号がはいります。
＊ 回路図・ディレーティングカーブ・寸法図・特性図にカーソルを合わせると各項目を表示します。
