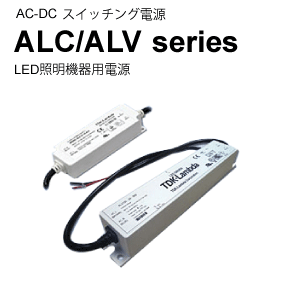

LED機器用AC-DC電源 ALC/ALV シリーズ


◆入力電圧範囲Eac 90~277V / 90~305V
◆入力周波数 47~63Hz
◆使用温度範囲 -30~+70℃ / -10~+70℃(12W Model)
◆耐圧Eac 入力:出力間 3.0Kv.1min[カットアウト電流20mA]
◆付属機能 過電圧保護,過電流保護
◆安全規格  UL1310(C2),EN61347-1, EN61347-2-13,
CE,電気用品安全法(PSE) [12W Model] 各適合/
UL8750, CSA60950-1, EN61347-1, EN61347-2-13,
CE, 電気用品安全法(PSE)各適合 [60,80,100W Model]
◆EMI EN55015-B,EN55022-B, FCC-B, VCCI-B 各準拠[12W Model] /
EN55015-B, EN55022-B, FCC-B, VCCI-B, CISPR 22-B 各準拠
◆イミュニティ EN61000-4-2,3,4,5,6,8,11 各準拠
◆環境対応 RoHS指令対応
◆詳しい資料 カタログ
製品仕様
出力電力
 (W)
型名(ALC) 入力電圧
 ac(V)
出力電圧
 (V)
出力電流
 (A)
寸法(WxHxD)
 (mm)
質量
(g)
注文数量
(min)
価格
(円)
12 ALC12-36-R35 90V〜277  3~36 0.35 34.5×21×90   84 1
ALC12-18-R70 3~18 0.7 1
60 ALC60-48-1R05  90V〜305 6~48 1.05 43×35×241 380 1
ALC60-42-1R4 6~42 1.4 1
80 ALC80-48-1R7 90V〜305 6~48 1.7 43×35×241 500 1
ALC80-24-3R0 6~24 3.0 1
ALC80-24-3R0 6~24 3.3 1
100 ALC80-24-3R0 90V〜305 6~24 4.0 43×35×241 500 1

製品仕様
出力電力
 (W)
型名(ALV) 入力電圧
 ac(V)
出力電圧
 (V)
出力電流
 (A)
寸法(WxHxD)
 (mm)
質量
(g)
注文数量
(min)
価格
(円)
12 ALV12-12-1R0 90V〜277  12 0.1~1.0 34.5×21×90   84 1
ALV12-15-R80 15 0.08~0.8  1
ALV12-24-R50 24 0.05~0.5 1
60 ALV60-12-5R0 90V〜305 12 5.0 43×35×241 380 1
ALV60-24-2R5 24 2.5 1
ALV60-36-1R7 36 1.7 1
80 ALV80-12-6R5 90V〜305 12 6.5 43×35×241 500 1
100 ALV100-24-3R8  90V〜305 24 3.8 43×35×241 500 1
ALV100-36-2R5 36 2.5 1
