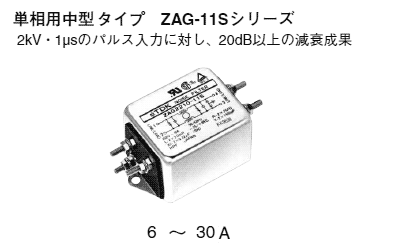

ZAG-11Sシリーズ


カタログダウンロード
◆製品呼称
ZAG - 22 ** - 11S
(1) (2) (3) (4)
(1) シリーズ名称
(2) タイプ表示
(3) 定格電流
(4) シリーズ名称
◆共通仕様
定格電圧Eac(V) 250V
耐電圧Eac(V) 1.5kV  [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 0.75mAmax.[250V・60Hz]
使用温度範囲 -25~+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283, CSA C22.2 No8
EN133200
品名 寸法(mm) 電気的特性 注文数量
(min)
価格
(円)
A B C D E F fG fH I J K 質量
(g)
外観 定格電流
 (A)
直流抵抗
 (mΩ)max.
減衰量
 周波数特性
パルス
 減衰特性
ZAG2206-11S 50.8 62 40 85 75 95 M4 4.8 18 25 7.5 270   6 100 1
ZAG2210-11S 50.8 62 40 85 75 95 M4 4.8 18 25 7.5 300 10 50 1
ZAG2220-11S 50.8 62 40 85 75 95 M4 4.8 18 25 7.5 320 20 20 1
ZAG2230-11S 56 90 50 111 103.2 138 M5 4.8 21 31.7 8.2 480 30 9 1
* 回路図・寸法図・特性図にカーソルを合わせると各項目を表示します。
