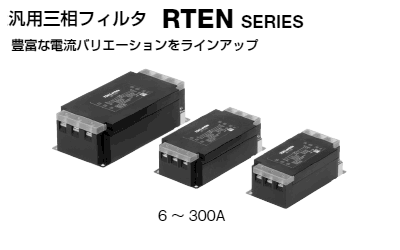

RTENシリーズ


カタログダウンロード

◆製品呼称
RTEN - 5 *** □
(1) (2) (3) (4)
(1) シリーズ名称
(2) 定格電圧
(3) 定格電流
(4) D : DINレール取り付け対応タイプ(～30A)
◆共通仕様
定格電圧(AC/DC) 500V
耐電圧 ac.2.5kV 60s [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 2.5mAmax.[250V/60Hz]
5mAmax.[500V/60Hz]
使用温度範囲 -25～+85℃
ディレーティング開始温度 50℃
取得安全規格 UL1283,EN60939申請中
品名 寸法(mm) 電気的特性 注文数量
(min)		 価格(円)
標準/D
A B C D E F G fH 外観  推奨締め付け
 トルク		 定格電流
 (AC/DC)		 直流抵抗
 (mΩ)max.		 減衰量
 周波数特性
RTEN-5006□ 120 63 42 110 53 M4 M4 4.5 1.27N・m 6A 145 1
RTEN-5010□ 120 63 42 110 53 M4 M4 4.5 1.27N・m 10A 60 1
RTEN-5020□ 140 70 42 130 60 M4 M4 4.5 1.27N・m 20A 25 1
RTEN-5030□ 140 70 42 130 60 M4 M4 4.5 1.27N・m 30A 13 1
RTEN-5040□ 170 90 54 160 80 M5 M5 4.5 2.5N・m 40A 10 1
RTEN-5050□ 170 90 54 160 80 M5 M5 4.5 2.5N・m 50A 7 1
RTEN-5060□ 170 90 54 160 80 M5 M5 4.5 2.5N・m 60A 5 1
RTEN-5080□ 267 161 85 247 135 M8 M6 6.5   7.64N・m 80A 5 1
RTEN-5100□ 267 161 85 247 135 M8 M6 6.5 7.64N・m 100A 4 1
RTEN-5150□ 290 190 88 270 164 M8 M6 6.5 7.64N・m 150A 3 1
RTEN-5200□ 390 195 103 370 169 M10 M8 6.5 11.8N・m 200A 2 1
RTEN-5250□ 390 195 103 370 169 M10 M8 6.5 11.8N・m 250A 1.5 1
RTEN-5300□ 390 195 103 370 169 M10 M8 6.5 11.8N・m 300A 1 1
＊ □内にはタイプ区分記号が入ります。 標準品は表示無し。
＊ 回路図・ディレーティングカーブ・寸法図・特性図にカーソルを合わせると各項目を表示します。
