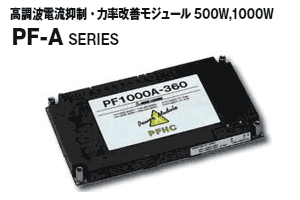

DC入力高調波電流抑制・力率改善モジュール PF-A シリーズ


◆入力電圧範囲Eac 85~265V, 170~265V
◆入力周波数範囲 47~63Hz
◆使用温度範囲 -40~+85℃
◆耐電圧Eac 入力端子-ベースプレート間 3.0Kv 1min[20mA]
◆付属機能 過電圧保護, 過電流保護, 過熱保護
並列運転, インバータ動作モニター信号
PHFCパワーオン信号, 外部信号用補助電源
◆安全規格 UL1950,CSA950(C-UL),EN60950(BSI)認定
CEマーキング適合
◆環境対応 RoHS指令対応
◆詳しい資料 カタログ
製品仕様
出力電力

 (W)
型名


入力電圧

 dc(V)
PFHC動作
 入力電圧
 ac(V)
入力電流

 ac(A)typ
出力電圧

 dc(V)
出力電流

 dc(A)max
出力電力

 (W)max
質量

(g)
寸法
 WxHxD
 (mm)
注文数量
(min)
単価
(円)
500 PF500A-360 85~265 85~255 5.6 360 1.4 504 160 83 x 12.7 x 86 1
170~265 170~255 4.0 360 2.1 756
1000 PF1000A-360 85~265 85~255 11.2 360 2.8 108 260 146 x 12.7 x 86 1
170~265 170~255 8.0 360 4.2 1512
