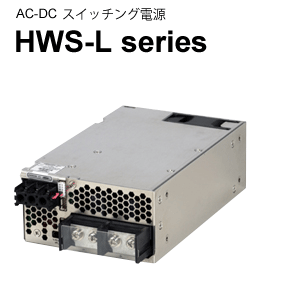

AC/DC入力 1出力スイッチング電源   HWS-L Series (医療機器向け)

◆入力電圧範 Eac 85~265V
◆入力電圧範 Edc 120 ~ 350V
◆入力周波数 47~63Hz
◆使用温度範囲 -20~+74℃(標準取付時)
◆耐圧Eac 入力:出力間 3.0Kv.1min
入力:グランド間 2.0Kv.1min
出力:グランド間 500v.1min
  出力- CNT 間 100v.1min
◆高調波電流規制 IEC61000-3-2準拠
◆付属機能 過電圧保護,過電流保護(モデル共通),  モニタリング信号(ALM)
リモートセンシング(RS),リモートON/OFFコントロール(RC),
入力瞬時電圧低下保護(SEMI-F47),直/並列運転機能
◆安全規格 UL60950-1,CSA60950-1,EN60950-1 各認定
EN50178認定,電気用品安全法,EN61010-1 各準拠
◆雑音端子電圧 FCC-B,VCCI-B,EN55011-B,EN55022-B 各準拠
◆雑音電界強度 FCC-B,VCCI-B,EN55011-B,EN55022-B 各準拠
◆イミュニティ EN61000-4-2,3,4,5,6,8,11 各準拠
◆環境対応 RoHS指令対応
◆詳しい資料 カタログ
製品仕様
出力電力
 (W)
型名

入力電圧
 ac/dc(V)
出力電圧
 (V)
出力電流
 (A)
漏洩電流(mA)
 115/230V
追加機能 寸法(WxHxD)
 (mm)
質量
(kg)
注文数量
(min)
価格
(円)
600      HWS600L-3  85~265/
 120~350
3.3 120 0.3/0.5typ SEMI-F47
(AC200V)
ALM
RC
RS
直/並列
120 x 61 x 190 1.6 1
HWS600L-5 5 120 1
HWS600L-12 12 53 1
HWS600L-15 15 43 1
HWS600L-24 24 27[31]* 1
HWS600L-36 36 18 1
HWS600L-48 48 13[15]* 1
HWS600L-60 60 10 1
1000 HWS1000L-3  85~265/
 120~350
3.3 200 0.1/0.2typ SEMI-F47
(AC200V)
ALM
RC
RS
直/並列
150 x 61 x 240  2.3 1
HWS1000L-5 5 200 1
HWS1000L-12 12 88 1
HWS1000L-15 15 70 1
HWS1000L-24 24 44[51]* 1
HWS1000L-36 36 29 1
HWS1000L-48 48 22[25]* 1
HWS1000L-60  60 17 1
*[xxx]内は170 〜265VAC時における出力電流値です。ピーク出力は10秒以下、デューティ35%以下でご使用ください。
